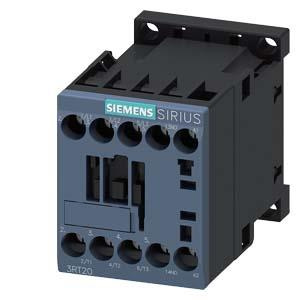

Contacteur de puissance, AC-3 : 12 A, 5,5 kW / 400 V 1 NO, 230V CA, 50/60 Hz 3 pôles, Taille S00 borne à vis 3RT2017-1AP01 SIEMENS
- Contacteur de puissance, AC-3 : 12 A, 5,5 kW / 400 V 1 NO, 230V CA, 50/60 Hz 3 pôles, Taille S00 borne à vis 3RT2017-1AP01 SIEMENS
Contacteur de puissance, AC-3 : 12 A, 5,5 kW / 400 V 1 NO, 230V CA, 50/60 Hz 3 pôles, Taille S00 borne à vis 3RT2017-1AP01 SIEMENS
| nom de marque produit | SIRIUS |
| désignation du produit | Contacteur de puissance |
| désignation type de produit | 3RT2 |
Caractéristiques techniques générales
| Taille du contacteur | S00 |
Extension produit
| ● Module de fonction pour la communication | Non |
| ● Bloc de contacts auxiliaires | Oui |
Puissance dissipée [W] pour la valeur assignée du courant
| ● pour CA à chaud | 3,6 W |
| ● pour CA à chaud par pôle | 1,2 W |
| Puissance dissipée [W] pour la valeur assignée du courant sans la part de courant de charge typique | 5,7 W |
Tension de tenue aux chocs
| ● du circuit principal Valeur assignée | 6 kV |
| ● du circuit auxiliaire Valeur assignée | 6 kV |
Tension max. admissible pour séparation de protection
| ● entre bobine et contacts principaux selon EN 60947-1 | 400 V |
| ● Indice de protection IP face avant | IP20 |
| ● Indice de protection IP de la borne de raccordement | IP20 |
Tenue aux chocs pour chocs rectangulaires
| ● pour CA | 7,3g / 5 ms, 4,7g / 10 ms |
Tenue aux chocs pour chocs sinusoïdaux
| ● pour CA | 11,4g / 5 ms, 7,3g / 10 ms |
Durée de vie mécanique (cycles de manœuvre)
| ● du contacteur typique | 30 000 000 |
| ● du contacteur avec bloc de contacts auxiliaires compatible avec l'électronique intégrée typique | 5 000 000 |
| ● du contacteur avec bloc de contacts auxiliaires intégré typique | 10 000 000 |
| désignation du matériel selon CEI 81346-2:2009 | Q |
Conditions ambiantes
| ● altitude d'implantation pour altitude au-dessus de max. | 2 000 m |
| ● température ambiante en service | -25 ... +60 °C |
| ● Température ambiante à l'entreposage | -55 ... +80 °C |
Circuit principal
| Nombre de pôles pour circuit principal | 3 |
| Nombre de contacts NO pour contacts principaux | 3 |
Tension d'emploi
| ● pour AC-3 Valeur assignée max. | 690 V |
Courant d'emploi
| ● pour AC-1 pour 400 V | |
| — pour température ambiante 40 °C Valeur assignée | 22 A |
| ● pour AC-1 | |
| — jusqu'à 690 V pour température ambiante 40 °C Valeur assignée | 22 A |
| — jusqu'à 690 V pour température ambiante 60 °C Valeur assignée | 20 A |
| ● pour AC-2 pour 400 V Valeur assignée | 12 A |
| ● pour AC-3 | |
| — pour 400 V Valeur assignée | 12 A |
| — pour 500 V Valeur assignée | 9,2 A |
| — pour 690 V Valeur assignée | 6,7 A |
| ● pour AC-4 pour 400 V Valeur assignée | 8,5 A |
| ● pour AC-5a jusqu'à 690 V Valeur assignée | 19,4 A |
| ● pour AC-5b jusqu'à 400 V Valeur assignée | 9,9 A |
| ● pour AC-6a | |
| — jusqu'à 230 V pour une valeur de crête de courant n=20 Valeur assignée | 7,2 A |
| — jusqu'à 400 V pour une valeur de crête de courant n=20 Valeur assignée | 7,2 A |
| — jusqu'à 500 V pour une valeur de crête de courant n=20 Valeur assignée | 7,2 A |
| — jusqu'à 690 V pour une valeur de crête de courant n=20 Valeur assignée | 6,7 A |
| ● pour AC-6a | |
| — jusqu'à 230 V pour une valeur de crête de courant n=30 Valeur assignée | 4,8 A |
| — jusqu'à 400 V pour une valeur de crête de courant n=30 Valeur assignée | 4,8 A |
| — jusqu'à 500 V pour une valeur de crête de courant n=30 Valeur assignée | 4,8 A |
| — jusqu'à 690 V pour une valeur de crête de courant n=30 Valeur assignée | 4,8 A |
Section minimale dans le circuit principal
| ● pour une valeur assignée AC-1 maximale | 4 mm² |
Courant d'emploi pour env. 200000 cycles de manœuvre pour AC-4
| ● pour 400 V Valeur assignée | 4,1 A |
| ● pour 690 V Valeur assignée | 3,3 A |
Courant d'emploi
| ● pour 1 circuit de courant pour DC-1 | |
| — pour 24 V Valeur assignée | 20 A |
| — pour 110 V Valeur assignée | 2,1 A |
| — pour 220 V Valeur assignée | 0,8 A |
| — pour 440 V Valeur assignée | 0,6 A |
| — pour 600 V Valeur assignée | 0,6 A |
| ● pour 2 circuits de courant en série pour DC-1 | |
| — pour 24 V Valeur assignée | 20 A |
| — pour 110 V Valeur assignée | 12 A |
| — pour 220 V Valeur assignée | 1,6 A |
| — pour 440 V Valeur assignée | 0,8 A |
| — pour 600 V Valeur assignée | 0,7 A |
| ● pour 3 circuits de courant en série pour DC-1 | |
| — pour 24 V Valeur assignée | 20 A |
| — pour 110 V Valeur assignée | 20 A |
| — pour 220 V Valeur assignée | 20 A |
| — pour 440 V Valeur assignée | 1,3 A |
| — pour 600 V Valeur assignée | 1 A |
Courant d'emploi
| ● pour 1 circuit de courant pour DC-3 pour DC-5 | |
| — pour 24 V Valeur assignée | 20 A |
| — pour 110 V Valeur assignée | 0,1 A |
| ● pour 2 circuits de courant en série pour DC-3 pour DC-5 | |
| — pour 24 V Valeur assignée | 20 A |
| — pour 110 V Valeur assignée | 0,35 A |
| ● pour 3 circuits de courant en série pour DC-3 pour DC-5 | |
| — pour 24 V Valeur assignée | 20 A |
| — pour 110 V Valeur assignée | 20 A |
| — pour 220 V Valeur assignée | 1,5 A |
| — pour 440 V Valeur assignée | 0,2 A |
| — pour 600 V Valeur assignée | 0,2 A |
Puissance d'emploi
| ● pour AC-2 pour 400 V Valeur assignée | 5,5 kW |
| ● pour AC-3 | |
| — pour 230 V Valeur assignée | 3 kW |
| — pour 400 V Valeur assignée | 5,5 kW |
| — pour 500 V Valeur assignée | 5,5 kW |
| — pour 690 V Valeur assignée | 5,5 kW |
Puissance d'emploi pour env. 200000 cycles de manœuvre pour AC-4
| ● pour 400 V Valeur assignée | 2 kW |
| ● pour 690 V Valeur assignée | 2,5 kW |
Puissance apparente d'emploi pour AC-6a
| ● jusqu'à 230 V pour une valeur de crête de courant n=20 Valeur assignée | 2,8 kV·A |
| ● jusqu'à 400 V pour une valeur de crête de courant n=20 Valeur assignée | 4,9 kV·A |
| ● jusqu'à 500 V pour une valeur de crête de courant n=20 Valeur assignée | 6,2 kV·A |
| ● jusqu'à 690 V pour une valeur de crête de courant n=20 Valeur assignée | 8 kV·A |
Puissance apparente d'emploi pour AC-6a
| ● jusqu'à 230 V pour une valeur de crête de courant n=30 Valeur assignée | 1,9 kV·A |
| ● jusqu'à 400 V pour une valeur de crête de courant n=30 Valeur assignée | 3,3 kV·A |
| ● jusqu'à 500 V pour une valeur de crête de courant n=30 Valeur assignée | 4,1 kV·A |
| ● jusqu'à 690 V pour une valeur de crête de courant n=30 Valeur assignée | 5,7 kV·A |
Courant de courte durée admissible à froid jusqu'à 40 °C
| ● limité à 1 s commutation sans courant max. | 200 A; Utiliser une section minimale correspondant à la valeur assignée AC-1 |
| ● limité à 5 s commutation sans courant max. | 123 A; Utiliser une section minimale correspondant à la valeur assignée AC-1 |
| ● limité à 10 s commutation sans courant max. | 96 A; Utiliser une section minimale correspondant à la valeur assignée AC-1 |
| ● limité à 30 s commutation sans courant max. | 74 A; Utiliser une section minimale correspondant à la valeur assignée AC-1 |
| ● limité à 60 s commutation sans courant max. | 61 A; Utiliser une section minimale correspondant à la valeur assignée AC-1 |
Fréquence de commutation à vide
| ● pour CA | 10 000 1/h |
Fréquence de manœuvres
| ● pour AC-1 max. | 1 000 1/h |
| ● pour AC-2 max. | 750 1/h |
| ● pour AC-3 max. | 750 1/h |
| ● pour AC-4 max. | 250 1/h |
Circuit de commande/ Commande
| Type de tension de la tension d'alimentation de commande | AC |
Tension d'alimentation de commande pour CA
| ● pour 50 Hz Valeur assignée | 230 V |
| ● pour 60 Hz Valeur assignée | 230 V |
Facteur plage de fonctionnement tension d'alimentation de commande valeur assignée de la bobine pour CA
| ● pour 50 Hz | 0,8 ... 1,1 |
| ● pour 60 Hz | 0,85 ... 1,1 |
Puissance apparente à rotor bloqué de la bobine pour CA
| ● pour 50 Hz | 37 V·A |
| ● pour 60 Hz | 33 V·A |
Cos phi inductif pour puissance d'entraînement de la bobine
| ● pour 50 Hz | 0,8 |
| ● pour 60 Hz | 0,75 |
Puissance apparente de maintien de la bobine pour CA
| ● pour 50 Hz | 5,7 V·A |
| ● pour 60 Hz | 4,4 V·A |
Cos phi inductif pour puissance de maintien de la bobine
| ● pour 50 Hz | 0,25 |
| ● pour 60 Hz | 0,25 |
Retard à la fermeture
| ● pour CA | 8 ... 33 ms |
Retard à l'ouverture
| ● pour CA | 4 ... 15 ms |
| Durée de l'arc | 10 ... 15 ms |
| Exécution de la commande du mécanisme de commande | Standard A1 - A2 |
Nombre de contacts NO pour contacts auxiliaires
| ● à commutation instantanée | 1 |
| Courant d'emploi pour AC-12 max. | 10 A |
Courant d'emploi pour AC-15
| ● pour 230 V Valeur assignée | 10 A |
| ● pour 400 V Valeur assignée | 3 A |
| ● pour 500 V Valeur assignée | 2 A |
| ● pour 690 V Valeur assignée | 1 A |
Courant d'emploi pour DC-12
| ● pour 24 V Valeur assignée | 10 A |
| ● pour 48 V Valeur assignée | 6 A |
| ● pour 60 V Valeur assignée | 6 A |
| ● pour 110 V Valeur assignée | 3 A |
| ● pour 125 V Valeur assignée | 2 A |
| ● pour 220 V Valeur assignée | 1 A |
| ● pour 600 V Valeur assignée | 0,15 A |
Courant d'emploi pour DC-13
| ● pour 24 V Valeur assignée | 10 A |
| ● pour 48 V Valeur assignée | 2 A |
| ● pour 60 V Valeur assignée | 2 A |
| ● pour 110 V Valeur assignée | 1 A |
| ● pour 125 V Valeur assignée | 0,9 A |
| ● pour 220 V Valeur assignée | 0,3 A |
| ● pour 600 V Valeur assignée | 0,1 A |
| Fiabilité de contact des contacts auxiliaires | une commutation défaillante sur 100 millions (17 V, 1 mA) |
Courant de pleine charge (FLA) pour moteur triphasé
| ● pour 480 V Valeur assignée | 11 A |
| ● pour 600 V Valeur assignée | 11 A |
Puissance mécanique fournie [hp]
| ● pour moteur monophasé | |
| — pour 110/120 V Valeur assignée | 0,5 hp |
| — pour 230 V Valeur assignée | 2 hp |
| ● pour moteur triphasé | |
| — pour 200/208 V Valeur assignée | 3 hp |
| — pour 220/230 V Valeur assignée | 3 hp |
| — pour 460/480 V Valeur assignée | 7,5 hp |
| — pour 575/600 V Valeur assignée | 10 hp |
| Capacité de charge des contacts auxiliaires selon UL | A600 / Q600 |
Type de la cartouche-fusible
| ● pour protection contre les courts-circuits du circuit principal | |
| — pour coordination de type 1 nécessaire | gG: 50A (690V,100kA), aM: 20A (690V,100kA), BS88: 35A (415V,80kA) |
| — pour coordination de type 2 nécessaire | gG: 20A (690V, 100kA), aM: 16A (690V, 100kA), BS88: 20A (415V, 80kA) |
| ● pour protection contre les courts-circuits du bloc de contacts auxiliaires nécessaire | gG: 10 A (500 V, 1 kA) |
Montage/ fixation/ dimensions
| ● position de montage | Avec niveau de montage vertical, orientable à +/-180°, avec niveau de montage vertical, pivotant vers l'avant et l'arrière à +/- 22,5° |
| Mode de fixation | fixation par vis et par encliquetage sur rail DIN symétrique 35 mm selon DIN EN 60715 |
| ● Montage en série | Oui |
| hauteur | 58 mm |
| largeur | 45 mm |
| profondeur | 73 mm |
Distance à respecter
| ● lors du montage en série | |
| — vers l'avant | 10 mm |
| — vers le haut | 10 mm |
| — vers le bas | 10 mm |
| — vers le côté | 0 mm |
| ● aux pièces mises à la terre | |
| — vers l'avant | 10 mm |
| — vers le haut | 10 mm |
| — vers le côté | 6 mm |
| — vers le bas | 10 mm |
| ● aux pièces sous tension | |
| — vers l'avant | 10 mm |
| — vers le haut | 10 mm |
| — vers le bas | 10 mm |
| — vers le côté | 6 mm |
Raccordements/ Bornes
| ● Type du raccordement électrique pour circuit principal | raccordement à vis |
| ● Type du raccordement électrique pour circuits auxiliaire et de commande | raccordement à vis |
| ● Type du raccordement électrique au contacteur pour contacts auxiliaires | Bornes à vis |
| ● Type du raccordement électrique de la bobine | Bornes à vis |
Type de sections de câble raccordables
| ● pour contacts principaux | |
| — âme massive | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — âme massive ou multibrin | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — âme souple avec embouts | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● pour câbles AWG pour contacts principaux | 2x (20 ... 16), 2x (18 ... 14), 2x 12 |
Section de câble raccordable pour contacts principaux
| ● âme massive | 0,5 ... 4 mm² |
| ● multibrin | 0,5 ... 4 mm² |
| ● âme souple avec embouts | 0,5 ... 2,5 mm² |
Section de câble raccordable pour contacts auxiliaires
| ● âme massive ou multibrin | 0,5 ... 4 mm² |
| ● âme souple avec embouts | 0,5 ... 2,5 mm² |
Type de sections de câble raccordables
| ● pour contacts auxiliaires | |
| — âme massive ou multibrin | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — âme souple avec embouts | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● pour câbles AWG pour contacts auxiliaires | 2x (20 ... 16), 2x (18 ... 14), 2x 12 |
Numéro AWG comme section codée de câble raccordable
| ● pour contacts principaux | 20 ... 12 |
| ● pour contacts auxiliaires | 20 ... 12 |
Valeur B10
| ● pour niveau d'exigence élevé selon SN 31920 | 1 000 000 |
Part des défaillances dangereuses
| ● pour niveau d'exigence faible selon SN 31920 | 40 % |
| ● pour niveau d'exigence élevé selon SN 31920 | 73 % |
Taux de défaillance [valeur FIT]
| ● pour niveau d'exigence faible selon SN 31920 | 100 FIT |
Fonction produit
| ● Contact miroir selon CEI 60947-4-1 | Oui; avec 3RH29 |
| Valeur T1 pour intervalle du test périodique ou durée d'utilisation selon CEI 61508 | 20 y |
| Protection de contact contre les décharges électriques | avec protection des doigts |
| Compatibilité d'utilisation coupure de sécurité | Oui |
