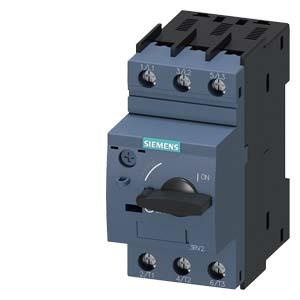

Disjoncteur de taille S00 pour la protection des moteurs, CLASS 10 Déclencheur de surcharge à temps dépendant 1,1...1,6 A Déclencheur de court-circuit 21 A Borne à vis pouvoir de coupure standard 3RV2011-1AA10 SIEMENS
- Disjoncteur de taille S00 pour la protection des moteurs, CLASS 10 Déclencheur de surcharge à temps dépendant 1,1...1,6 A Déclencheur de court-circuit 21 A Borne à vis pouvoir de coupure standard 3RV2011-1AA10 SIEMENS
Disjoncteur de taille S00 pour la protection des moteurs, CLASS 10 Déclencheur de surcharge à temps dépendant 1,1...1,6 A Déclencheur de court-circuit 21 A Borne à vis pouvoir de coupure standard 3RV2011-1AA10 SIEMENS
| nom de marque produit | SIRIUS |
| désignation du produit | Disjoncteur |
| version du produit | pour la protection des moteurs |
| désignation type de produit | 3RV2 |
Caractéristiques techniques générales
| taille du disjoncteur | S00 |
| taille du contacteur combinable spécifique aux entreprises | S00, S0 |
| ● extension produit bloc de contacts auxiliaires | Oui |
| ● puissance dissipée [W] pour la valeur assignée du courant pour CA à chaud | 7,25 W |
| ● puissance dissipée [W] pour la valeur assignée du courant pour CA à chaud par pôle | 2,4 W |
| tension d'isolement pour degré de pollution 3 pour CA valeur assignée | 690 V |
| tension de tenue aux chocs valeur assignée | 6 kV |
| ● tension max. admissible pour séparation de protection dans des réseaux avec point étoile non mis à la terre entre circuit principal et circuit auxiliaire | 400 V |
| ● tension max. admissible pour séparation de protection dans des réseaux avec point étoile mis à la terre entre circuit principal et circuit auxiliaire | 400 V |
indice de protection IP
| ● face avant | IP20 |
| ● de la borne de raccordement | IP20 |
| ● tenue aux chocs selon CEI 60068-2-27 | 25g / 11 ms |
| ● durée de vie mécanique (cycles de manœuvre) des contacts principaux typique | 100 000 |
| ● durée de vie mécanique (cycles de manœuvre) des contacts auxiliaires typique | 100 000 |
| ● durée de vie électrique (Cycles de manœuvre) typique | 100 000 |
| mode de protection selon la directive produit ATEX 2014/34/UE | Ex II (2) GD |
| justification de qualification selon la directive produit ATEX 2014/34/UE | DMT 02 ATEX F 001 |
| désignation du matériel selon CEI 81346-2:2009 | Q |
Conditions ambiantes
| ● altitude d'implantation pour altitude au-dessus de max. | 2 000 m |
température ambiante
| ● en service | -20 ... +60 °C |
| ● à l'entreposage | -50 ... +80 °C |
| ● pendant le transport | -50 ... +80 °C |
| compensation de température | -20 ... +60 °C |
| humidité relative en service | 10 ... 95 % |
Circuit principal
| nombre de pôles pour circuit principal | 3 |
| valeur du courant d'appel réglable du déclencheur de surcharge dépendant du courant | 1,1 ... 1,6 A |
| ● tension d'emploi valeur assignée | 690 V |
| ● tension d'emploi pour AC-3 valeur assignée max. | 690 V |
| fréquence de service valeur assignée | 50 ... 60 Hz |
| courant d'emploi valeur assignée | 1,6 A |
| ● | |
| — courant d'emploi pour AC-3 pour 400 V valeur assignée | 1,6 A |
| ● puissance d'emploi pour AC-3 | |
| — pour 230 V valeur assignée | 250 W |
| — pour 400 V valeur assignée | 550 W |
| — pour 500 V valeur assignée | 750 W |
| — pour 690 V valeur assignée | 1 100 W |
| ● fréquence de manœuvres pour AC-3 max. | 15 1/h |
Circuit auxiliaire
| ● nombre de contacts NF pour contacts auxiliaires | 0 |
| ● nombre de contacts NO pour contacts auxiliaires | 0 |
| ● nombre d'inverseurs pour contacts auxiliaires | 0 |
fonction produit
| ● détection de défaut à la terre | Non |
| ● détection de perte de phase | Oui |
| classe de déclenchement | CLASS 10 |
| type du déclencheur sur surcharge | thermique |
pouvoir de coupure courant de court-circuit d'emploi (Ics) pour CA
| ● pour 240 V valeur assignée | 100 kA |
| ● pour 400 V valeur assignée | 100 kA |
| ● pour 500 V valeur assignée | 100 kA |
| ● pour 690 V valeur assignée | 100 kA |
pouvoir de coupure courant de court-circuit limite (Icu)
| ● pour CA pour 240 V valeur assignée | 100 kA |
| ● pour CA pour 400 V valeur assignée | 100 kA |
| ● pour CA pour 500 V valeur assignée | 100 kA |
| ● pour CA pour 690 V valeur assignée | 100 kA |
| ● valeur de déclenchement du courant du déclencheur instantané de court-circuit | 21 A |
courant de pleine charge (FLA) pour moteur triphasé
| ● pour 480 V valeur assignée | 1,6 A |
| ● pour 600 V valeur assignée | 1,6 A |
puissance mécanique fournie [hp]
| ● pour moteur monophasé | |
| — pour 230 V valeur assignée | 0,1 hp |
| ● pour moteur triphasé | |
| — pour 460/480 V valeur assignée | 0,75 hp |
| — pour 575/600 V valeur assignée | 0,75 hp |
Protection contre les courts-circuits
| fonction produit protection contre les courts-circuits | Oui |
| exécution du déclencheur sur court-circuit | magnétique |
type de la cartouche-fusible pour réseau IT pour protection contre les courts-circuits du circuit principal
| ● pour 500 V | gL/gG 20 A |
| ● pour 690 V | gL/gG 16 A |
Montage/ fixation/ dimensions
| position de montage | au choix |
| ● mode de fixation | fixation par vis et par encliquetage sur rail DIN symétrique 35 mm selon DIN EN 60715 |
| hauteur | 97 mm |
| largeur | 45 mm |
| profondeur | 97 mm |
distance à respecter
| ● aux pièces mises à la terre pour 400 V | |
| — vers le bas | 30 mm |
| — vers le haut | 30 mm |
| — vers l'arrière | 0 mm |
| — vers le côté | 9 mm |
| — vers l'avant | 0 mm |
| ● aux pièces sous tension pour 400 V | |
| — vers le bas | 30 mm |
| — vers le haut | 30 mm |
| — vers l'arrière | 0 mm |
| — vers le côté | 9 mm |
| — vers l'avant | 0 mm |
| ● aux pièces mises à la terre pour 500 V | |
| — vers le bas | 30 mm |
| — vers le haut | 30 mm |
| — vers l'arrière | 0 mm |
| — vers le côté | 9 mm |
| — vers l'avant | 0 mm |
| ● aux pièces sous tension pour 500 V | |
| — vers le bas | 30 mm |
| — vers le haut | 30 mm |
| — vers l'arrière | 0 mm |
| — vers le côté | 9 mm |
| — vers l'avant | 0 mm |
| ● aux pièces mises à la terre pour 690 V | |
| — vers le bas | 50 mm |
| — vers le haut | 50 mm |
| — vers l'arrière | 0 mm |
| — vers le côté | 30 mm |
| — vers l'avant | 0 mm |
| ● aux pièces sous tension pour 690 V | |
| — vers le bas | 50 mm |
| — vers le haut | 50 mm |
| — vers l'arrière | 0 mm |
| — vers le côté | 30 mm |
Raccordements/ Bornes
| ● fonction produit bornier amovible des circuits auxiliaire et de commande | Non |
type du raccordement électrique
| ● pour circuit principal | raccordement à vis |
| disposition du raccordement électrique pour circuit principal | en haut et en bas |
| ● type de sections de câble raccordables pour contacts principaux âme massive ou multibrin | 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| ● type de sections de câble raccordables pour contacts principaux âme souple avec embouts | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● type de sections de câble raccordables pour câbles AWG pour contacts principaux | 2x (18 ... 14), 2x 12 |
| ● couple de serrage pour contacts principaux pour bornes a vis | 0,8 ... 1,2 N·m |
| type de la tige de tournevis | Diamètre 5 ... 6 mm |
| dimension de la tête de tournevis | Pozidriv 2 |
type de filetage de la vis de raccordement
| ● pour contacts principaux | M3 |
valeur B10
| ● pour niveau d'exigence élevé selon SN 31920 | 5 000 |
part des défaillances dangereuses
| ● pour niveau d'exigence faible selon SN 31920 | 50 % |
| ● pour niveau d'exigence élevé selon SN 31920 | 50 % |
taux de défaillance [valeur FIT]
| ● pour niveau d'exigence faible selon SN 31920 | 50 FIT |
| valeur T1 pour intervalle du test périodique ou durée d'utilisation selon CEI 61508 | 10 y |
exécution de l'affichage
| ● pour mise en état de commutation | Manette |
