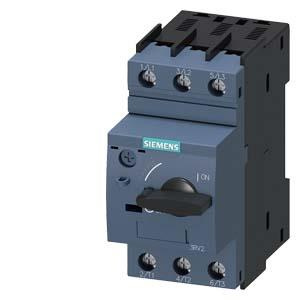

Disjoncteur de taille S00 pour la protection des moteurs, CLASS 10 Déclencheur de surcharge à temps dépendant 2,8...4 A Déclencheur de court-circuit 52 A Borne à vis pouvoir de coupure standard 3RV2011-1EA10 SIEMENS
- Disjoncteur de taille S00 pour la protection des moteurs, CLASS 10 Déclencheur de surcharge à temps dépendant 2,8...4 A Déclencheur de court-circuit 52 A Borne à vis pouvoir de coupure standard 3RV2011-1EA10 SIEMENS
Disjoncteur de taille S00 pour la protection des moteurs, CLASS 10 Déclencheur de surcharge à temps dépendant 2,8...4 A Déclencheur de court-circuit 52 A Borne à vis pouvoir de coupure standard 3RV2011-1EA10 SIEMENS
| nom de marque produit | SIRIUS |
| désignation du produit | Disjoncteur |
| version du produit | pour la protection des moteurs |
| désignation type de produit | 3RV2 |
Caractéristiques techniques générales
| Taille du disjoncteur | S00 |
| Taille du contacteur combinable spécifique aux entreprises | S00, S0 |
Extension produit
| ● Bloc de contacts auxiliaires | Oui |
Puissance dissipée [W] pour la valeur assignée du courant
| ● pour CA à chaud | 7,25 W |
| ● pour CA à chaud par pôle | 2,4 W |
| Tension d'isolement pour degré de pollution 3 pour CA Valeur assignée | 690 V |
| Tension de tenue aux chocs Valeur assignée | 6 kV |
Tension max. admissible pour séparation de protection
| ● dans des réseaux avec point étoile non mis à la terre entre circuit principal et circuit auxiliaire | 400 V |
| ● dans des réseaux avec point étoile mis à la terre entre circuit principal et circuit auxiliaire | 400 V |
| ● Indice de protection IP face avant | IP20 |
| ● Indice de protection IP de la borne de raccordement | IP20 |
Tenue aux chocs
| ● selon CEI 60068-2-27 | 25g / 11 ms |
Durée de vie mécanique (cycles de manœuvre)
| ● des contacts principaux typique | 100 000 |
| ● des contacts auxiliaires typique | 100 000 |
Durée de vie électrique (Cycles de manœuvre)
| ● typique | 100 000 |
| Mode de protection selon la directive produit ATEX 2014/34/UE | Ex II (2) GD |
| Justification de qualification selon la directive produit ATEX 2014/34/UE | DMT 02 ATEX F 001 |
| désignation du matériel selon CEI 81346-2:2009 | Q |
Conditions ambiantes
| ● altitude d'implantation pour altitude au-dessus de max. | 2 000 m |
| ● température ambiante en service | -20 ... +60 °C |
| ● Température ambiante à l'entreposage | -50 ... +80 °C |
| ● Température ambiante pendant le transport | -50 ... +80 °C |
| Compensation de température | -20 ... +60 °C |
| Humidité relative en service | 10 ... 95 % |
Circuit principal
| Nombre de pôles pour circuit principal | 3 |
| Valeur du courant d'appel réglable du déclencheur de surcharge dépendant du courant | 2,8 ... 4 A |
Tension d'emploi
| ● Valeur assignée | 690 V |
| ● pour AC-3 Valeur assignée max. | 690 V |
| Fréquence de service Valeur assignée | 50 ... 60 Hz |
| Courant d'emploi Valeur assignée | 4 A |
Courant d'emploi
| ● pour AC-3 | |
| — pour 400 V Valeur assignée | 4 A |
Puissance d'emploi
| ● pour AC-3 | |
| — pour 230 V Valeur assignée | 750 W |
| — pour 400 V Valeur assignée | 1 500 W |
| — pour 500 V Valeur assignée | 2 200 W |
| — pour 690 V Valeur assignée | 3 000 W |
Fréquence de manœuvres
| ● pour AC-3 max. | 15 1/h |
Circuit auxiliaire
| Nombre de contacts NF pour contacts auxiliaires | 0 |
| Nombre de contacts NO pour contacts auxiliaires | 0 |
Nombre d'inverseurs
| ● pour contacts auxiliaires | 0 |
Fonction produit
| ● détection de défaut à la terre | Non |
| ● Détection de perte de phase | Oui |
| Classe de déclenchement | CLASS 10 |
| Type du déclencheur sur surcharge | thermique |
Pouvoir de coupure courant de court-circuit d'emploi (Ics) pour CA
| ● pour 240 V Valeur assignée | 100 kA |
| ● pour 400 V Valeur assignée | 100 kA |
| ● pour 500 V Valeur assignée | 100 kA |
| ● pour 690 V Valeur assignée | 4 kA |
Pouvoir de coupure courant de court-circuit limite (Icu)
| ● pour CA pour 240 V Valeur assignée | 100 kA |
| ● pour CA pour 400 V Valeur assignée | 100 kA |
| ● pour CA pour 500 V Valeur assignée | 100 kA |
| ● pour CA pour 690 V Valeur assignée | 6 kA |
Valeur de déclenchement du courant
| ● du déclencheur instantané de court-circuit | 52 A |
Courant de pleine charge (FLA) pour moteur triphasé
| ● pour 480 V Valeur assignée | 4 A |
| ● pour 600 V Valeur assignée | 4 A |
Puissance mécanique fournie [hp]
| ● pour moteur monophasé | |
| — pour 110/120 V Valeur assignée | 0,125 hp |
| — pour 230 V Valeur assignée | 0,333 hp |
| ● pour moteur triphasé | |
| — pour 200/208 V Valeur assignée | 0,75 hp |
| — pour 220/230 V Valeur assignée | 0,75 hp |
| — pour 460/480 V Valeur assignée | 2 hp |
| — pour 575/600 V Valeur assignée | 3 hp |
Protection contre les courts-circuits
| Fonction produit Protection contre les courts-circuits | Oui |
| Exécution du déclencheur sur court-circuit | magnétique |
Type de la cartouche-fusible pour réseau IT pour protection contre les courts-circuits du circuit principal
| ● pour 400 V | gL/gG 32 A |
| ● pour 500 V | gL/gG 32 A |
| ● pour 690 V | gL/gG 25 A |
Montage/ fixation/ dimensions
| ● position de montage | au choix |
| Mode de fixation | fixation par vis et par encliquetage sur rail DIN symétrique 35 mm selon DIN EN 60715 |
| hauteur | 97 mm |
| largeur | 45 mm |
| profondeur | 97 mm |
Distance à respecter
| ● aux pièces mises à la terre pour 400 V | |
| — vers le bas | 30 mm |
| — vers le haut | 30 mm |
| — vers l'arrière | 0 mm |
| — vers le côté | 9 mm |
| — vers l'avant | 0 mm |
| ● aux pièces sous tension pour 400 V | |
| — vers le bas | 30 mm |
| — vers le haut | 30 mm |
| — vers l'arrière | 0 mm |
| — vers le côté | 9 mm |
| — vers l'avant | 0 mm |
| ● aux pièces mises à la terre pour 500 V | |
| — vers le bas | 30 mm |
| — vers le haut | 30 mm |
| — vers l'arrière | 0 mm |
| — vers le côté | 9 mm |
| — vers l'avant | 0 mm |
| ● aux pièces sous tension pour 500 V | |
| — vers le bas | 30 mm |
| — vers le haut | 30 mm |
| — vers l'arrière | 0 mm |
| — vers le côté | 9 mm |
| — vers l'avant | 0 mm |
| ● aux pièces mises à la terre pour 690 V | |
| — vers le bas | 50 mm |
| — vers le haut | 50 mm |
| — vers l'arrière | 0 mm |
| — vers le côté | 30 mm |
| — vers l'avant | 0 mm |
| ● aux pièces sous tension pour 690 V | |
| — vers le bas | 50 mm |
| — vers le haut | 50 mm |
| — vers l'arrière | 0 mm |
| — vers le côté | 30 mm |
Fonction produit
| ● Bornier amovible des circuits auxiliaire et de commande | Non |
| ● Type du raccordement électrique pour circuit principal | raccordement à vis |
| Disposition du raccordement électrique pour circuit principal | en haut et en bas |
Type de sections de câble raccordables
| ● pour contacts principaux | |
| — âme massive ou multibrin | 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — âme souple avec embouts | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● pour câbles AWG pour contacts principaux | 2x (18 ... 14), 2x 12 |
Couple de serrage
| ● pour contacts principaux pour bornes a vis | 0,8 ... 1,2 N·m |
| Type de la tige de tournevis | Diamètre 5 ... 6 mm |
| Dimension de la tête de tournevis | Pozidriv 2 |
Type de filetage de la vis de raccordement
| ● pour contacts principaux | M3 |
Valeur B10
| ● pour niveau d'exigence élevé selon SN 31920 | 5 000 |
Part des défaillances dangereuses
| ● pour niveau d'exigence faible selon SN 31920 | 50 % |
| ● pour niveau d'exigence élevé selon SN 31920 | 50 % |
Taux de défaillance [valeur FIT]
| ● pour niveau d'exigence faible selon SN 31920 | 50 FIT |
| Valeur T1 pour intervalle du test périodique ou durée d'utilisation selon CEI 61508 | 10 y |
Exécution de l'affichage
| ● pour mise en état de commutation | Manette |
