Indicateur digital de courant, triphasé DMA-3, mesure semi-moyenne 50/5A
Fonctionnement:
Le circuit de mesure est séparé du circuit d'alimentation de l'indicateur.
Performances :
Les indicateurs DMA sont conçus pour être utilisés avec des transformateurs de courant dont le courant secondaire nominal est de 5 A. Gamme de transformateurs de courant : 25÷1000/5 A. La valeur primaire du courant du transformateur détermine le courant maximal à mesurer et la valeur réelle du courant indiquée sur l'indicateur. Le DMA-1 20 A est conçu pour la mesure directe (sans l'utilisation de transformateurs) dans la plage 0÷20 A.
Données techniques :
Type de module - Ampèremètre triphasé
Tension d'alimentation - 100÷265V AC
Affichage - LED à 3 chiffres (hauteur des chiffres 10 mm)
Plage d'indication - version mesure directe - 0 ÷ 50A
Plage d'indication - version mesure indirecte - 0 ÷ courant primaire du transformateur
Précision de l'indication - 1 %
Surcharge momentanée maximale - 40A (jusqu'à 1s)
Courant maximal - version mesure directe - 20A
Courant maximal - version mesure indirecte - 5A
Connexion - bornes à vis 4,0 mm².
Couple de serrage - 0,5 Nm
Consommation électrique - 4W
Température de fonctionnement : -25 ÷ 50°C
Dimensions - 3 modules (52,5 mm)
Montage - sur rail de 35 mm
Degré de protection IP - IP20

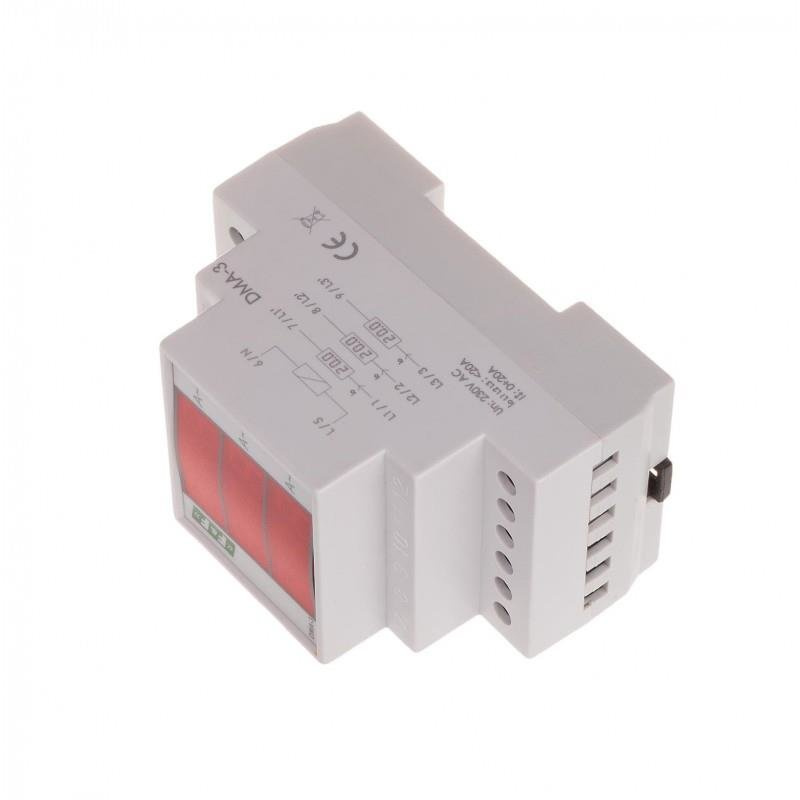

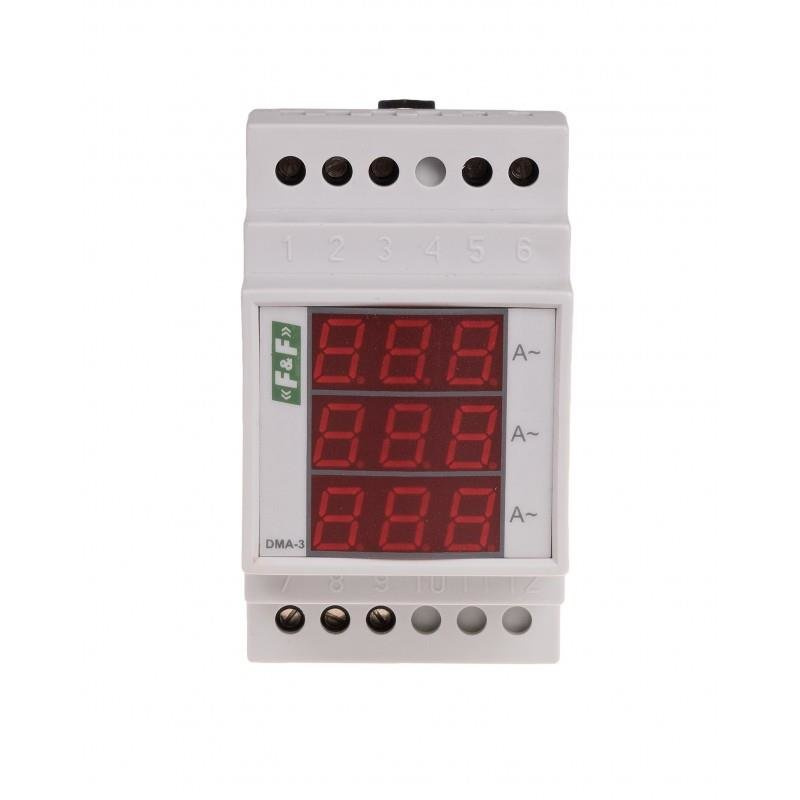

F&F DMA-3-50-5A
