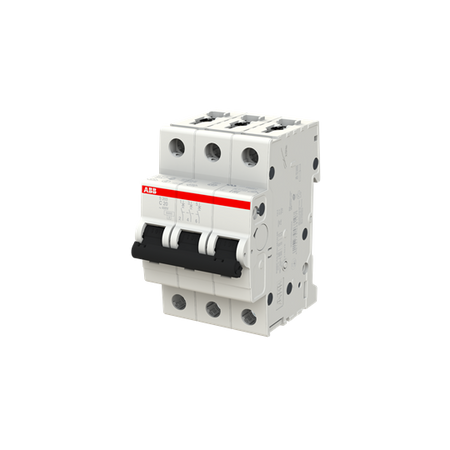

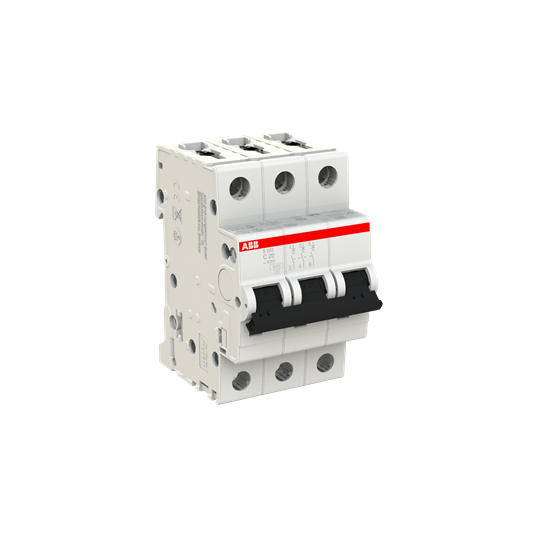

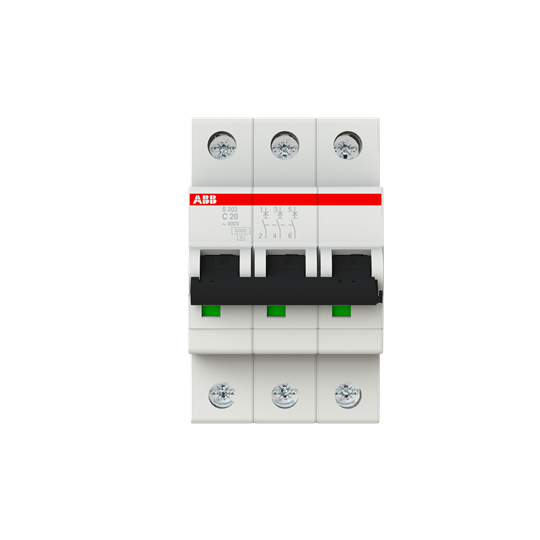

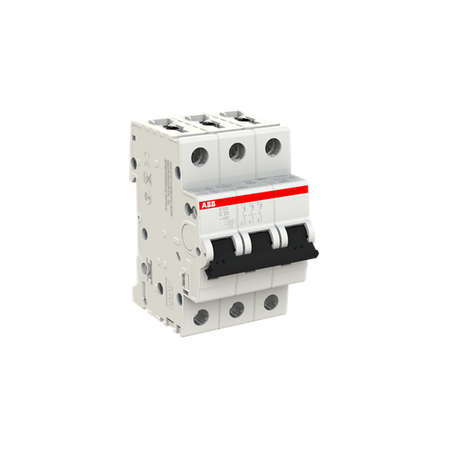

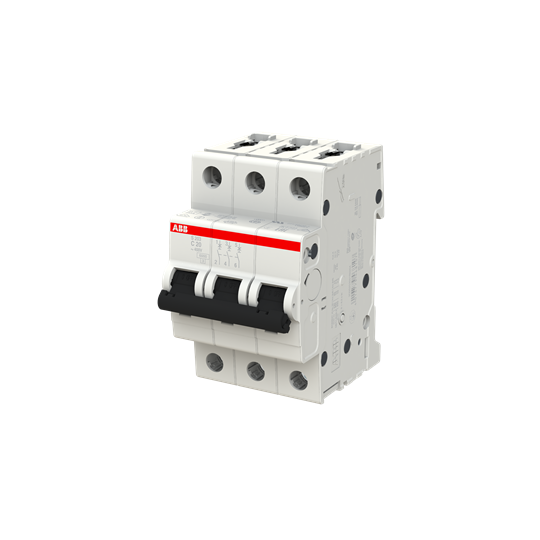

ABB disjoncteur de surintensité 3P C 20A 6kA S203-C20

ABB 3P C 20A 6kA disjoncteur à maximum de courant S203-C20

Caractéristiques techniques :

• Normes : IEC/EN 60898-1, IEC/EN 60947-2, UL 1077
• Caractéristique de déclenchement : C
• Tension nominale de fonctionnement : selon IEC60898-1 400 V AC, selon IEC60947-2 440 V AC
• Tension de commutation nominale : Maximum (Tolérance incluse) 440 V AC, Minimum 12 V DC
• Tension nominale d'isolation (Ui) : selon IEC/EN 60664-1 440 V
• Tension nominale de tenue à la surtension (Uimp) : 4 kV, à 2000 m 5 kV, au niveau de la mer 6,2 kV
• Rigidité diélectrique : 50/60 Hz, 1 min : 2 kV
• Type de tension d'alimentation : AC/DC
• Courant nominal (In) : 20 A
• Pouvoir de coupure nominale en court-circuit (Icn) : (AC) 6 kA, (DC) 6 kA, (400 V AC) 6 kA
• Pouvoir de coupure nominale en court-circuit (Icu) :(230 V AC) 20 kA, (400 V AC) 10 kA, (440 V AC) 10 kA
• Courant assigné de coupure en court-circuit (Inc) :(230 V) 20 kA, (400 V) 20 kA
• Courant de coupure de court-circuit opérationnel assigné (Ics) :(230 V AC) 15 kA, (400 V AC) 7,5 kA, (440 V AC) 7,5 kA
• Fréquence (f) : 50 Hz
• Fréquence nominale (f) : 50/60 Hz
• Perte de puissance : 7,5 W, par pôle 2,5 W
• Raccordement électrique:Arbitraire
• Indicateur de position du contact:Rouge ON / Vert OFF
• Classe de limite d'énergie : 3
• Endurance de commutation : 20000 cycles AC
• Durée de vie mécanique (Nendu):20000 cycles
• Nombre de pôles:3
• Nombre de pôles protégés:3
• Catégorie de surtension:III
• Groupe de produits:S200
• Couples de serrage:2.8 N-m
• Type de montage:Rail DIN
• Type de borne à vis:Borne de levage de vérin bidirectionnelle à sécurité intégrée
• Marquage du levier:I / O
• Matériau du levier:Isolation groupe II, noir, scellable
• Matériau du boîtier:Groupe d'isolation II, RAL 7035
• Montage sur rail DIN:TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715, TH35-7.5 (rail de montage 35 x 7.5 mm) selon IEC 60715
• Position de montage : au choix
• Tournevis recommandé:Pozidriv 2
• Accessoires disponibles:Oui
• Section de câble:Barre collectrice 10 / 10 mm², Flexible avec manchon 0,75 ... 25 mm², Flexible 0,75 ... 25 mm², Rigide 0.75 ... 35 mm², Toronné 0.75 ... 35 mm²
• Dimensionnement : selon DIN 43880 1
• Longueur des torons : 12,5 mm
• Type de bornes : bornes à vis
• Normes environnementales
• Température de l'air ambiant : Fonctionnement -25 ... +55 °C
• Stockage -40 ... +70 °C
• Température de référence de l'air : 30 °C
• Degré de protection : IP20
• Boîtier avec couvercle IP40
• Degré de contamination : 3
• Conditions environnementales : 28 cycles, avec 55 °C / 90-96 %, et 25 °C / 95-100 %
• IEC 60068-2-6 résistance aux vibrations : 5g, 20 cycles à 5 ... 150 ... 5 Hz avec une charge de 0,8 In
• Résistance aux chocs IEC 60068-2-27 : 25g / 2 chocs / 13 ms
• Statut RoHS : conforme à la directive européenne 2011/65/EU
• Informacje środowiskowe:2CDK400030D0201
• Caractéristiques techniques UL/CSA
• Tension maximale de fonctionnement UL/CSA : 110 V DC, 480Y/277 V AC
• Capacité de résistance aux courts-circuits selon UL1077 : (277 V AC) 6 kA, 480Y / 277 V AC) 6 kA, (240 V) 10 kA
• Sections transversales des câbles UL/CSA : Barre omnibus 18-8 AWG
• Conducteur 18-4 AWG
• Couples de serrage UL/CSA : 18 in-lb

Dimensions :

• Largeur en nombre de modules : 3
• Largeur nette du produit : 52,5 mm
• Hauteur nette du produit : 88 mm
• Profondeur nette du produit : 69 mm
• Poids net du produit : 0,375 kg
• Poids net : 0,125 kg
• Profondeur du produit (t2):69 mm

Application :

Les disjoncteurs de surintensité sont utilisés pour protéger les installations électriques dans les bâtiments résidentiels, publics et industriels.

2CDS253001R0204 ABB
