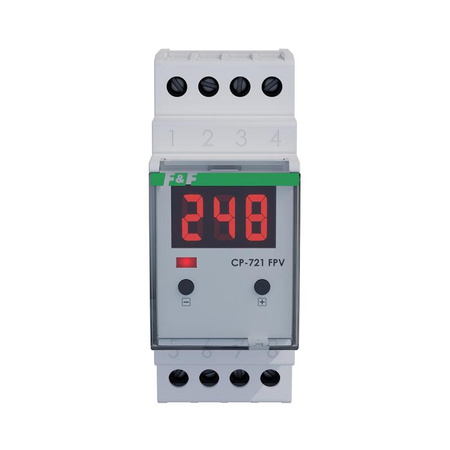

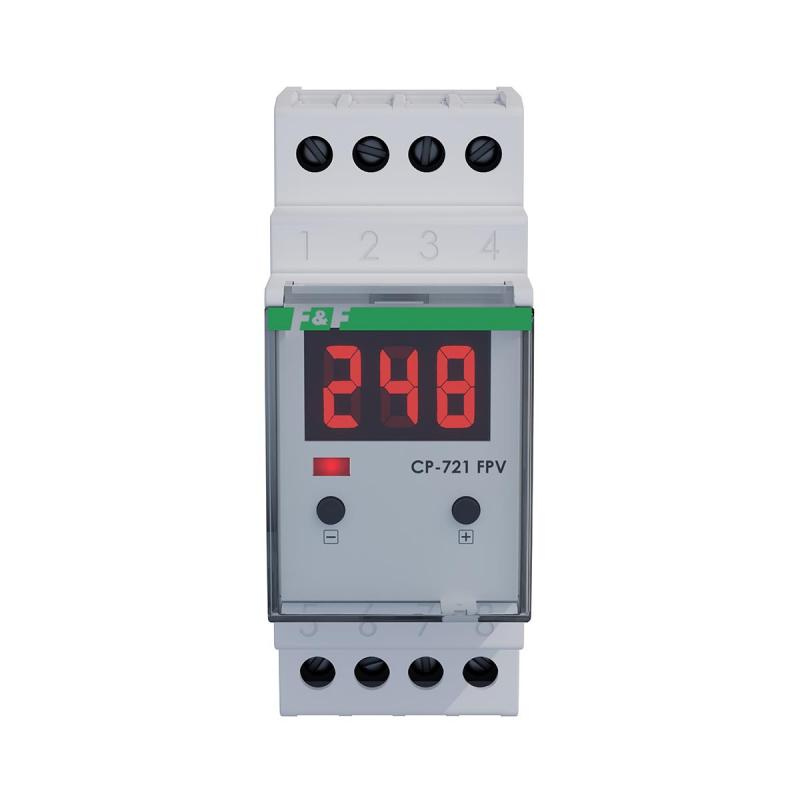

Relais de tension pour installations photovoltaïques 1P 16A 1NO CP-721-FPV F&F
Utilisation prévue
le relais de tension monophasé CP-721-FPV est destiné aux installations photovoltaïques. En cas de détection d'un dépassement du niveau de tension prédéfini, le relais de sortie s'enclenche, à l'aide duquel il est possible d'allumer un consommateur supplémentaire (par exemple une chaudière), augmentant ainsi l'autoconsommation d'énergie dans l'installation domestique et réduisant le risque que l'onduleur photovoltaïque s'éteigne en raison d'une tension secteur trop élevée.
Fonctions du relais de tension monophasé CP-721-FPV
- Circuit de sortie activé lorsque la tension est dépassée, désactivé lorsque la tension baisse ;
- Réglage précis de la tension d'enclenchement ;
- Retard programmable pour la mise en marche et l'arrêt du relais ;
- Hystérésis de tension programmable pour la désexcitation du relais ;
- Commande directe de charges jusqu'à 16 A ;
- Affichage LED pour le contrôle permanent de la tension.
Fonctionnement
Le relais CP-721-FPV surveille en permanence la tension du réseau, la valeur de la tension mesurée est indiquée sur l'écran situé sur la face avant de l'appareil. Si la tension est détectée comme dépassant le niveau préréglé Uon, le compte à rebours de surtension commence. Si la tension est dépassée pendant un temps supérieur à la valeur Uon préréglée, le relais intégré s'active. L'activation du relais est signalée par l'allumage de la LED jaune située sous l'écran. La condition pour la désactivation du relais est une chute de la tension du réseau en dessous de la valeur (Uon - hys), tandis que cette tension doit rester en dessous du niveau prédéfini pendant le temps défini dans le paramètre tof.
Le relais est équipé d'une protection thermique pour empêcher le dispositif de dépasser une température sûre à l'intérieur du dispositif.
La condition pour revenir à un fonctionnement normal est
- une diminution de la température à l'intérieur du boîtier à un niveau sûr,
- l'écoulement de 10 minutes après la baisse de la température (cette condition est signalée par l'affichage alterné d'un message d'erreur et du temps restant pour effacer l'alarme).
Données techniques :
| Type | monophasé |
| Tension d'alimentation | 150÷300 V AC |
| Tension de commutation des contacts | 245÷265 V/pas 1 V |
| Hystérésis de désactivation des contacts | 1÷10 V/pas 0,5 V |
| Retard de commutation des contacts | 0÷999 s/pas 1 s |
| Retard de désactivation du contact | 0÷999 s/pas 1 s |
| Élément exécutif | relais |
| Courant de charge maximal | 16 A |
| Configuration des contacts | 1 × NO |
| Séparation des contacts | OUI |
| Indication de l'état des contacts | LED rouge |
| Affichage | 3 × segment LED 5 × 9 mm |
| Précision de mesure | ±1 V |
| Connexion | bornes à vis 2,5 mm² (fil) ; bornes à vis 4,0 mm² (fil) |
| Couple de serrage | 0,5 Nm |
| Consommation électrique | 0,8 W |
| Température de fonctionnement | -25 ÷ 50 °C |
| Dimensions | 2 modules (35 mm) |
| Montage | sur un rail de 35 mm |
| Classe de protection | IP20 |
