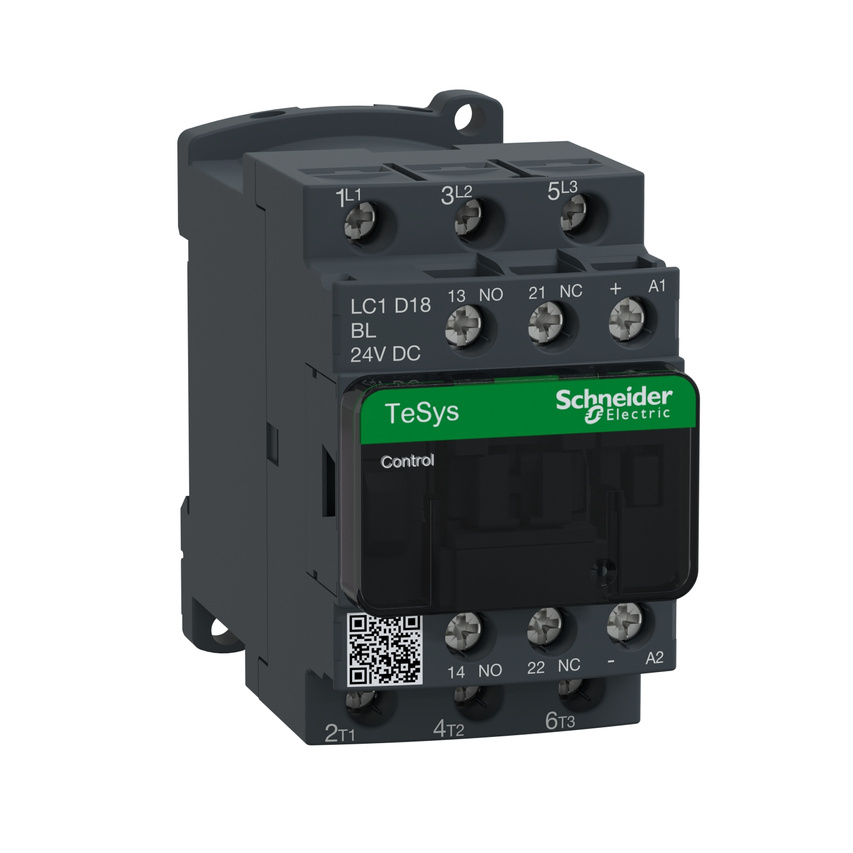

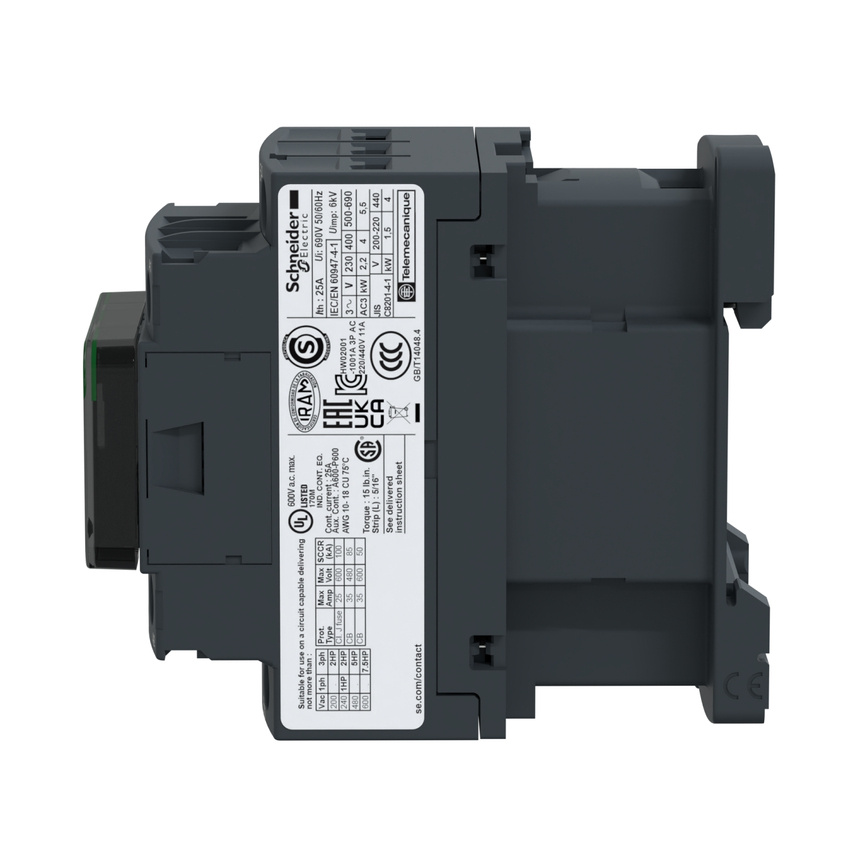

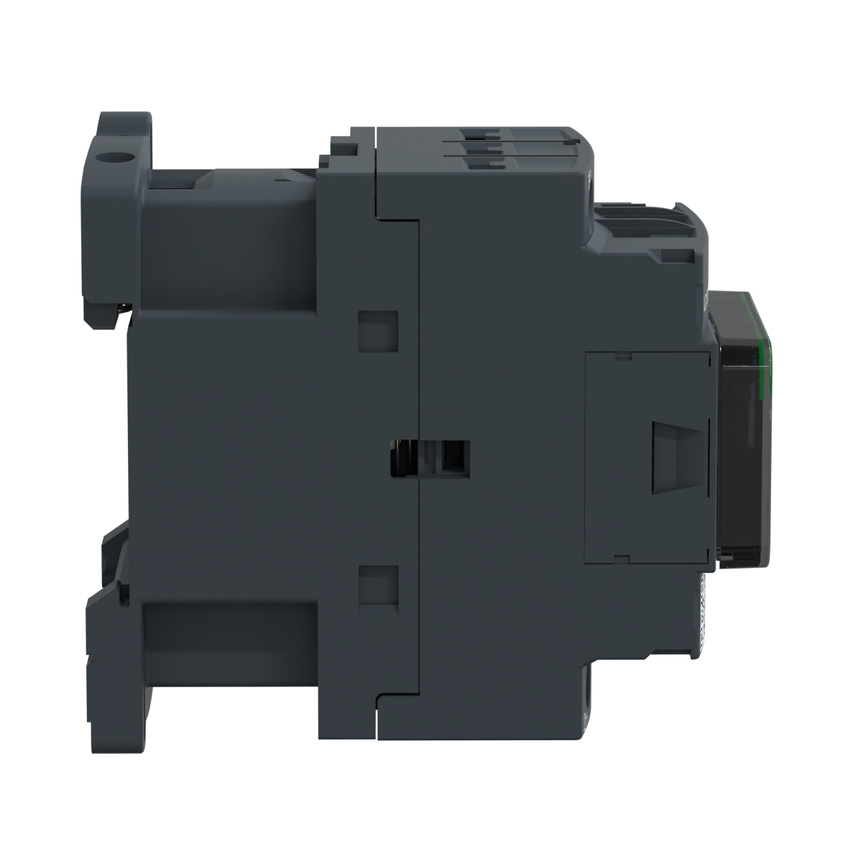

Contacteur de puissance, TeSys Deca, AC3, 18A 3P 1NO 1NC 24VDC bobine basse consommation bornes à vis LC1D18BL
- Contacteur de puissance, TeSys Deca, AC3, 18A 3P 1NO 1NC 24VDC bobine basse consommation bornes à vis LC1D18BL
Contacteur de puissance, TeSys Deca, AC3, 18A 3P 1NO 1NC 24VDC bobine basse consommation bornes à vis LC1D18BL
| Gamme de produits | TeSys Deca |
|---|---|
| Type de produit ou de composant | Contacteur |
| nom abrégé de l'appareil | LC1D |
| application | Commande de moteur Charge résistive |
| Catégorie d'utilisation | AC-1 AC-3 AC-4 AC-3e |
| Description de la polarité | 3P |
| [Ue] Tension nominale de commutation | Circuit d'alimentation : <= 690 V courant alternatif (AC) 25...400 Hz Circuit d'alimentation : <= 300 V courant continu (DC) |
| Courant de commutation nominal [Ie] | 18 A (à <60 °C) à <= 440 V courant alternatif (AC) AC-3 pour circuit d'alimentation 32 A (à <60 °C) à <= 440 V courant alternatif (AC) AC-1 pour circuit d'alimentation 18 A (à <60 °C) à <= 440 V courant alternatif (AC) AC-3e pour le circuit d'alimentation |
| tension du circuit de commande [Uc] | 24 V courant continu (DC) |
| puissance du moteur en kW | 4 kW à 220...230 V courant alternatif (AC) 50/60 Hz (AC-3) 7,5 kW à 380...400 V AC 50/60 Hz (AC-3) 9 kW à 415...440 V CA 50/60 Hz (AC-3) 10 kW à 500 V CA 50/60 Hz (AC-3) 10 kW à 660...690 V CA 50/60 Hz (AC-3) 4 kW à 400 V CA 50/60 Hz (AC-4) 4 kW à 220...230 V CA 50/60 Hz (AC-3e) 7,5 kW à 380...400 V CA 50/60 Hz (AC-3e) 9 kW à 415...440 V CA 50/60 Hz (AC-3e) 10 kW à 500 V CA 50/60 Hz (AC-3e) 10 kW à 660...690 V CA 50/60 Hz (AC-3e) |
|---|---|
| Puissance du moteur en hp | 1 hp à 115 V AC 50/60 Hz pour les moteurs monophasés 3 hp à 230/240 V courant alternatif (AC) 50/60 Hz pour les moteurs monophasés 5 hp à 200/208 V courant alternatif (AC) 50/60 Hz pour les moteurs triphasés 5 hp à 230/240 V courant alternatif (AC) 50/60 Hz pour les moteurs triphasés 10 ch à 460/480 V courant alternatif (CA) 50/60 Hz pour les moteurs triphasés 15 hp à 575/600 V courant alternatif (AC) 50/60 Hz pour moteurs triphasés |
| Code de compatibilité | LC1D |
| combinaison de contacts | 3 NO |
| couvercle de protection | Z |
| Courant thermique nominal en cas de refroidissement par convection d'air [Ith] | 10 A (à 60 °C) pour le circuit de signal 32 A (à 60 °C) pour le circuit d'alimentation |
| Courant de commutation nominal Irms | 140 A courant alternatif (AC) pour le circuit de signal conforme à IEC 60947-5-1 250 A courant continu (DC) pour circuit de signalisation conforme à IEC 60947-5-1 300 A à 440 V pour le circuit d'alimentation conforme à la norme IEC 60947 |
| Courant de rupture nominal | 300 A à 440 V pour un circuit d'alimentation conforme à la norme IEC 60947 |
| [Icw] Courant assigné de résistance à court terme | 145 A 40 °C - 10 s pour le circuit d'alimentation 240 A 40 °C - 1 s pour le circuit d'alimentation 40 A 40 °C - 10 min. pour le circuit d'alimentation 84 A 40 °C - 1 min. pour le circuit d'alimentation 100 A - 1 s pour le circuit de signal 120 A - 500 ms pour le circuit de signalisation 140 A - 100 ms pour le circuit de signalisation |
| paramètre pour fusible à retardement | 10 A gG pour le circuit de signal conforme à la norme IEC 60947-5-1 50 A gG à <= 690 V coordination type 1 pour circuit de puissance 35 A gG à <= 690 V type de coordination 2 pour le circuit d'alimentation électrique |
| impédance moyenne | 2,5 mOm - Ith 32 A 50 Hz pour le circuit d'alimentation |
| perte de puissance par pôle | 2,5 W AC-1 0,8 W AC-3 0,8 W AC-3e |
| Tension nominale d'isolement [Ui] | Circuit d'alimentation : 690 V conformément à la norme IEC 60947-4-1 Circuit d'alimentation : 600 V certifié CSA Circuit d'alimentation : 600 V certifié UL Circuit de signalisation : 690 V conformément à la norme IEC 60947-1 Circuit de signalisation : 600 V certifié CSA Circuit de signalisation : 600 V certifié UL |
| catégorie de surtension | III |
| Degré de salissure | 3 |
| tension de choc nominale [Uimp] | 6 kV selon IEC 60947 |
| niveau de sécurité et de fiabilité | B10d = 1369863 cycle du contacteur avec charge nominale selon EN/ISO 13849-1 B10d = 20000000 cycle du contacteur avec charge mécanique selon EN/ISO 13849-1 |
| durabilité mécanique | 30 Mcycles |
| durée de vie électrique | 1,65 Mcycles 18 A AC-3 à Ue <= 440 V 1cycles 32 A AC-1 à Ue <= 440 V 1,65 cycles 18 A AC-3e à Ue <= 440 V |
| type de tension de commande | DC basse consommation |
| technologie de la bobine | Diode de suppression bidirectionnelle intégrée |
| plage de tension de commande | 0,1...0,3 Uc -40...70 °C fade in, fade out Courant continu (CC) 0.8...1.25 Uc -40...60 °C courant continu de fonctionnement (DC) 1...1.25 Uc 60...70 °C courant continu opérationnel (DC) |
| consommation électrique en W | 2,4 W 20 °C) |
| consommation d'énergie soutenue en W | 2,4 W à 20 °C |
| temps de fonctionnement | 77 ±15 % ms fermeture 25 ±20 % ms ouverture |
| temps constant | 40 ms |
| Taux de fonctionnement maximal | 3600 cycles/heure à <60 °C |
| raccordements - bornes | Circuit de commande : bornes à vis 1 1...4 mm² - rigidité du câble : flexible sans cosse de câble Circuit de commande : bornes à vis 2 1...4 mm² - rigidité du câble : flexible sans cosse de câble Circuit de commande : Bornes à vis 1 1...4 mm² - rigidité du câble : flexible avec cosse de câble Circuit de commande : Bornes à vis 2 1...2.5 mm² - rigidité du câble : flexible avec cosse de câble Circuit de commande : bornes à vis 1 1...4 mm² - rigidité du câble : fixe sans cosse de câble Circuit de commande : bornes à vis 2 1...4 mm² - rigidité du câble : fixe sans cosse de câble Circuit de puissance : bornes à vis 1 1.5...6 mm² - rigidité du câble : flexible sans cosse de câble Circuit de puissance : bornes à vis 2 1.5...6 mm² - rigidité du câble : flexible sans cosse de câble Circuit de puissance : bornes à vis 1 1...6 mm² - rigidité du câble : flexible avec cosse de câble Circuit électrique : bornes à vis 2 1...4 mm² - rigidité du câble : flexible avec cosse de câble Circuit électrique : bornes à vis 1 1.5...6 mm² - rigidité du câble : fixe sans cosse de câble Circuit de puissance : bornes à vis 2 1,5...6 mm² - rigidité du câble : fixe sans cosse de câble |
| Couple de serrage | Circuit d'alimentation : 1,7 N.m - dans les bornes à vis - à l'aide d'un tournevis plat Ø 6 mm Circuit d'alimentation : 1,7 N.m - dans les bornes à vis - à l'aide d'un tournevis Philips #2 Circuit de commande : 1,7 N.m - dans les bornes à vis - à l'aide d'un tournevis plat Ø 6 mm Circuit de contrôle : 1,7 N.m - dans les bornes à vis - à l'aide d'un tournevis Philips n° 2 Circuit de contrôle : 1,7 N.m - dans les bornes à vis - à l'aide d'un tournevis Pozi Driv No. 2 Circuit d'alimentation : 1,7 N.m - dans les bornes à vis - à l'aide du tournevis Pozi Driv n° 2 |
| configuration des contacts auxiliaires | 1 NO + 1 NC |
| type de contacts auxiliaires | Type à connexion mécanique 1 NO + 1 NF selon IEC 60947-5-1 type de contact miroir 1 NC selon IEC 60947-4-1 |
| fréquence du circuit de signalisation | 25....400 Hz |
| tension minimale de coupure | 17 V pour le circuit de signalisation |
| courant de commutation minimal | 5 mA pour le circuit de signalisation |
| résistance d'isolation | > 10 MΩ pour le circuit de signalisation |
| temps sans signalisation | 1,5 ms sur OFF entre le contact NZ et le contact NO 1,5 ms à l'enclenchement entre le contact NZ et le contact NO |
| base de montage | Plaque de montage Rail |
| Normes | CSA C22.2 n° 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 |
|---|---|
| Certifications du produit | BV GOST CCC DNV LROS (Lloyds register of shipping) UL GL CSA RINA UKCA |
| degré de protection IP | IP20 sur le plastron conformément à la norme IEC 60529 |
| mode de protection | TH selon IEC 60068-2-30 |
| résistance au climat | Selon IACS E10 exposition à l'humidité et à la chaleur selon IEC 60947-1 Annexe Q catégorie D exposition à l'humidité et à la chaleur |
| température ambiante admissible autour de l'appareil | -40...60 °C 60...70 °C avec réduction |
| altitude de fonctionnement (en mètres au-dessus du niveau de la mer) | 0...3000 m |
| résistance au feu | 850 °C selon IEC 60695-2-1 |
| résistance mécanique | Vibration contacteur ouvert (2 Gn, 5...300 Hz) Contacteur de vibration fermé (4 Gn, 5...300 Hz) Contacteur ouvert aux chocs (10 Gn pour 11 ms) Contacteur de choc fermé (15 Gn pour 11 ms) |
| hauteur de l'appareil | hauteur 77 mm |
| Largeur | 45 mm |
| profondeur | 95 mm |
| Poids du produit | 0,49 kg |
| retardateur de flammes | V1 selon UL 94 |
|---|
