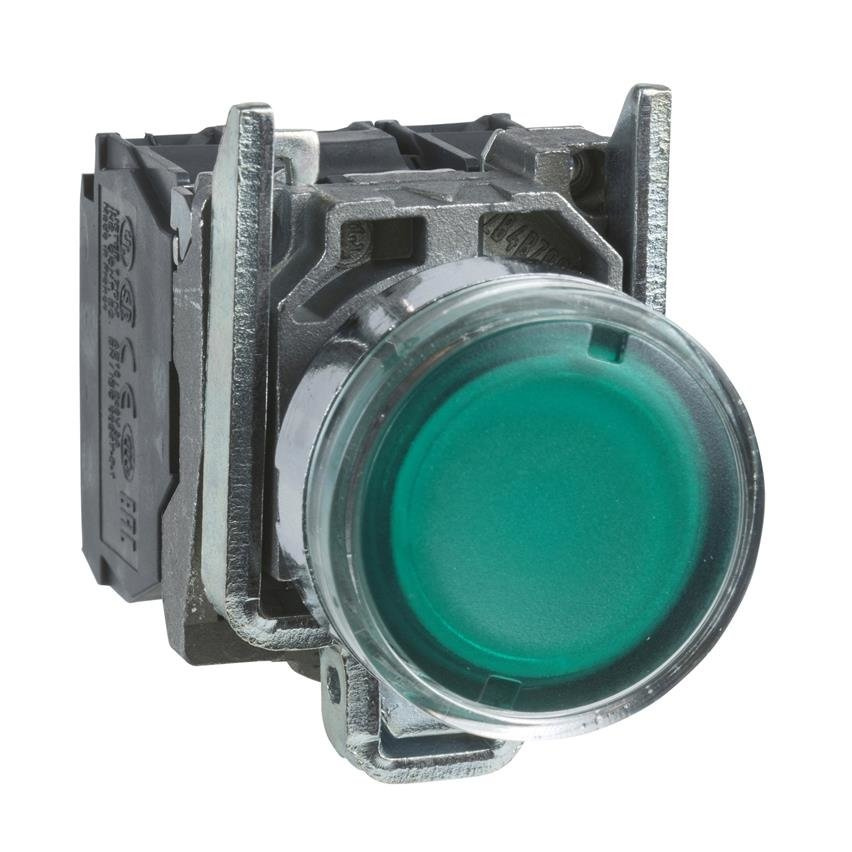

Harmony XB4 - poussoir lumineux LED - 1F+1O - vert - Ø22 - 24VACDC
- Harmony XB4 - poussoir lumineux LED - 1F+1O - vert - Ø22 - 24VACDC
Harmony XB4 - poussoir lumineux LED - 1F+1O - vert - Ø22 - 24VACDC
Principales
Gamme de produits: Harmony XB4
Type de produit ou équipement: Bouton-poussoir lumineux
Nom de l'appareil: XB4
Matériau de la collerette: Métal plaqué chrome
Matière de l'embase de fixation: Zamak
Diamètre de fixation: 22 mm
Vente par quantité indivisible: 1
Type de tête: Standard
Forme de la tête de l'unité de signalisation: Rond
Type d'unité de commande: rappel à ressort
Profil de l'unité de commande: Vert affleurant
Info supplémentaire de l'unité de commande: Avec lentille normale
Description des contacts: 1 "O" + 1 "F"
Fonctionnement des contacts: À action dépendante
Raccordement:
- Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1
- Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1
Source lumineuse: LED protégée
Culot de lampe: Tout LED
[Us] tension d'alimentation: 24 V CA/CC à 50/60 Hz
Complémentaires
Hauteur: 47 mm
Largeur: 30 mm
Profondeur: 57 mm
Description des bornes ISO n°1:
- (21-22)NC
- (13-14)NO
Poids du produit: 0,097 kg
Tenue au nettoyage haute pression: 7000000 Pa à 55 °C, distance : 0,1 m
Utilisation des contacts: Contacts standards
Ouverture positive: Avec se conformer à EN/CEI 60947-5-1 appendix K
Course d'actionnement:
- 1,5 mm (état électrique modifié par "O")
- 2,6 mm (état électrique modifié par "F")
- 4,3 mm (course totale)
force d'actionnement:
- 3,5 N état électrique modifié par "O"
- 3,8 N
Endurance mécanique: 10000000 cycle
Couple de serrage: 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis:
- Transversal compatible avec cruciforme Philips n° 1 tournevis
- Transversal compatible avec pozidriv N°1 tournevis
- Perforé compatible avec plat Ø 4 mm tournevis
- Perforé compatible avec plat Ø 5,5 mm tournevis
Matériau des contacts: Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits: 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
[Ith] courant thermique conventionnel: 10 A se conformer à EN/IEC 60947-5-1
[Ui] tension d'isolement: 600 V (degré de pollution 3) se conformer à EN/IEC 60947-1
[Uimp] tension assignée de tenue aux chocs: 6 kV se conformer à EN/IEC 60947-1
[Ie] courant assigné d'emploi:
- 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
- 6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
- 0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
- 0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
- 0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
- 1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
Durée de vie électrique:
- 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- 1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
- 1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
Fiabilité électrique:
- Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4
- Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Type de signalisation: Fixe
Consommation électrique: 18 mA
Durée de vie: 100000 H à la tension nominale et à 25 °C
Tenue aux ondes de choc: 1 kV se conformer à CEI 61000-4-5
Limites de la tension d'alimentation:
- 19,2…30 V CC
- 21,6…26,4 V CA
Présentation du produit: Produit complet
Environnement
Traitement de protection: TH
Température ambiante de stockage: -40…70 °C
Température ambiante de fonctionnement: -40…70 °C
Classe de protection contre les chocs électriques: Classe I se conformer à IEC 60536
Degré de protection IP:
- IP66 se conformer à CEI 60529
- IP67
- IP69
- IP69K
Tenue à l'environnement NEMA:
- NEMA 13
- NEMA 4X
Tenue aux chocs IK: IK06 se conformer à IEC 50102
Normes:
- EN/IEC 60947-5-1
- JIS C8201-5-1
- EN/IEC 60947-5-5
- CSA C22.2 No 14
- EN/IEC 60947-5-4
- EN/IEC 60947-1
- UL 508
- JIS C8201-1
Certifications du produit:
- LROS (Lloyds register of shipping)
- DNV
- BV
- GL
- RINA
- Listé UL
- CSA
Tenue aux vibrations: 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques:
- 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
- 50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
Tenue aux transitoires rapides: 2 kV se conformer à CEI 61000-4-4
Tenue aux champs électromagnétiques rayonnés: 10 V/m se conformer à CEI 61000-4-3
Tenue aux décharges électrostatiques:
- 6 kV sur le contact (parties métalliques) se conformer à CEI 6100-4-11
- 8 kV à l’air libre (dans les pièces d'isolation) se conformer à CEI 6100-4-11
émission électromagnétique: Classe B se conformer à IEC 55011
Durabilité de l'offre
Statut environnemental de l'offre: Produit Green Premium
Sans SVHC REACh: Oui
Sans mercure: Oui
DEEE: Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie contractuelle
Garantie: 18 mois
