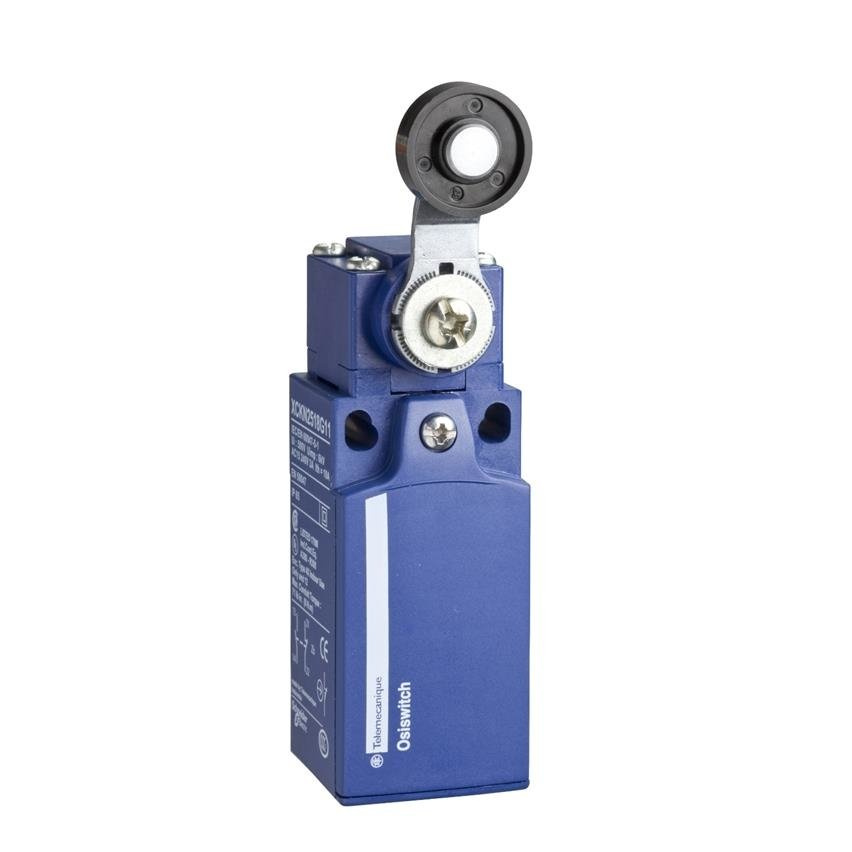

XCKN - interrupteur position - levier galet plastique - 1NO+1NC - brusque - PG11

XCKN - interrupteur position - levier galet plastique - 1NO+1NC - brusque - PG11

Principales

Gamme de produits: Telemecanique Limit switches XC Standard

Nom de gamme: Format standard

Type de produit ou équipement: Commutateur de fin de course

Nom de l'appareil: XCKN

forme du capteur: Forme compact A

Type de carter: Fixe

Type de tête: Tête rotative

Matériau: Plastique

matière du corps: Plastique

Matière de la tête: Plastique

Mode de fixation: Par le corps

mouvement tête de commande: Tournant

type d'unité de commande: Levier à galet à rappel thermoplastique

type d'approche: Approche latérale, 2 directions

entrée de câble: 1 entrée filetée pour presse-étoupe Pg 11

Nombre de pôles: 2

Description des contacts: 1 "O" + 1 "F"

Fonctionnement des contacts: À action brusque

Complémentaires

voies: 24/40 mm

mouvement d'attaque: Avec came 30°

raccordement électrique: Borniers à vis-étrier, capacité de serrage: 1 x 0,34…2 x 1,5 mm²

forme d'isolation entre contacts: Zb

Ouverture positive: Avec

couple minimum pour ouverture positive: 0,15 N.m

couple minimal d'actionnement: 0,1 N.m

vitesse d'attaque maximale: 1,5 m/s

désignation code des contacts:

• A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A se conformer à EN/CEI 60947-5-1 appendix A
• R300, DC-13 (Ue = 250 V), Ie = 0,1 A se conformer à EN/CEI 60947-5-1 appendix A

[Ui] tension assignée d'isolement:

• 300 V se conformer à UL 508
• 500 V (degré de pollution 3) se conformer à IEC 60947-1
• 300 V se conformer à CSA C22.2 No 14

[Uimp] tension assignée de tenue aux chocs:

• 6 kV se conformer à IEC 60664
• 6 kV se conformer à IEC 60947-1

protection contre les courts-circuits: 10 A cartouche fusible, type gG

durée de vie électrique:

• 5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
• 5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
• 5000000 cycle, DC-13, 48 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C

Endurance mécanique: 10000000 cycle

Largeur: 30 mm

Hauteur: 108 mm

Profondeur: 44,5 mm

Poids du produit: 0,175 kg

Description des bornes ISO n°1:

• (21-22)NC
• (13-14)NO

Environnement

Tenue aux chocs mécaniques: 45 gn pour 11 ms se conformer à CEI 60068-2-27

Tenue aux vibrations: 25 gn (f= 10…500 Hz) se conformer à CEI 60068-2-6

Degré de protection IP: IP65 conforming to IEC 60529

Tenue aux chocs IK: IK04 se conformer à EN 50102

Catégorie de surtension:

• Classe II se conformer à IEC 61140
• Classe II se conformer à NF C 20-030

Température ambiante de fonctionnement: -25…70 °C

Température ambiante de stockage: -40…70 °C

Traitement de protection: TC

Certifications du produit:

• CSA
• UL
• CCC

Normes:

• IEC 60204-1
• CSA C22.2 No 14
• EN 60204-1
• IEC 60947-5-1
• EN 60947-5-1
• UL 508

Durabilité de l'offre

Statut environnemental de l'offre: Produit Green Premium

Sans mercure: Oui

Garantie contractuelle

Garantie: 18 mois
