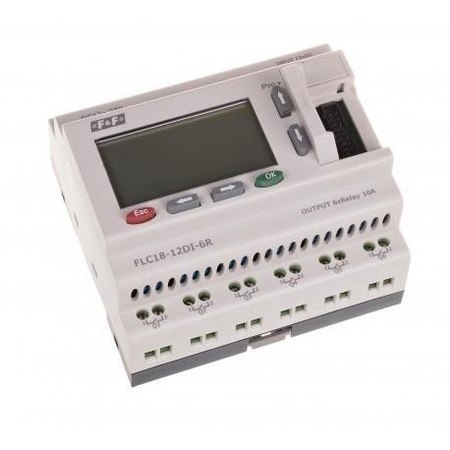

Unité centrale UCT , FLC18-12DI-6R F&F
- Unité centrale UCT , FLC18-12DI-6R F&F
Unité centrale UCT , FLC18-12DI-6R F&F
alimentation: 12-24 VCC
résistance à une coupure momentanée: 5 ms
courant de démarrage: 250 mA
puissance: 3,5-4 W
entrées
nombre total d'entrées: 12 (I1-IC)
nombre d'entrées numériques: 12 (I1-IC)
nombre d'entrées analogiques: 6 (I1-I6) (0-10 V CC)
plage de tensions d'entrée: 0-28,8 V CC
type d’entrée: de résistance
isolation entre l'entrée et l’alimentation: résistance
isolation entreles entrées: non
entrées analogiques I1 à I6
plage de mesure: 0-10 V CC
tension d'entrée maxi: 28,8 V CC
impédance d'entrée: 34-72 kΩ
résolution: 10 bit
précision de tension à 25°C: 20 mV
précision de tension à 55°C: 40 mV
sorties
nombre de sorti es: 6 (Q1-Q6)
type de sortie: de relais
courant continu, charge résistive: 10 A
courant continu, charge inductive: 2 A
tension de foncti onnement (CA): 250 V
tension de foncti onnement (CC): 48 V
puissance maximale en charge: 300 W
durabilité électrique, charge résistive: 10⁵ cycles
durabilité mécanique: 10⁷ cycles
vitesse de commutati on (mécanique): 10 Hz
protection contre le court-circuitet surcharges: non
autres paramètres
nombre de blocs foncti onnels: 1024
nombre de compteurs d'événements (1-99999999): 1024
nombre de compteurs de temps (10 ms-99 h 59 m): 1024
nombre de drapeaux numériques: 256
nombre de registres analogiques: 256
nombre de régulateurs PI: 30
nombre de blocs mathémati ques: 1024
nombre d'écrans IHM: 128
précision d'horloge RTC: ±2 s/jour
mainti en de l'horloge RTC: 20 jours
durabilité du programme: 10 ans
protection contre la perte de données: OUI
durée de cycle: 0,6-8 ms
durée de traitement d’une application: 100 ms
modules d'extension: 16
nombre d'entrées libres (4 Hz): 8
nombre d’entrées rapides (60 kHz): 4
panneau de commande: OUI
RS232: OUI
protocole de communication: Modbus RTU/ASCII
panneau: IHM OUI
protection du programme: PIN, 4 chiff
restempérature de fonctionnement: -20-55°C
dimensions: 95×90×61 mm
poids: 400 g
raccordement bornes à vis: 2,5 mm²
couple de serrage: 0,4 Nm
indice de protection: IP20
