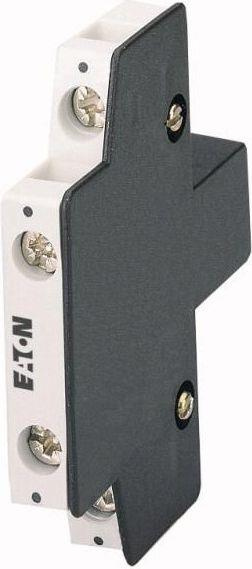

Module de contacts auxiliaires, 2 pôles, Ith= 10 A, 1 F, 1 O, Montage latéral, Bornes à vis, DILM250 - DILH2600, -SI 208281 DILM820-XHI11-SI

Module de contacts auxiliaires, 2 pôles, Ith= 10 A, 1 F, 1 O, Montage latéral, Bornes à vis, DILM250 - DILH2600, -SI 208281 DILM820-XHI11-SI

Généralités

Conformité aux normes: CEI/EN 60947, VDE 0660, UL, CSA

Longévité de l'appareil - sous Ue = 230 V, AC-15, 3 A [manœuvres]: 1,3 x 106

Résistance climatique:

• Chaleur humide, constante, selon IEC 60068-2-78
• Chaleur humide cyclique, selon IEC 60068-2-30

Température ambiante - Appareil nu: -40 - +60 °C

Température ambiante - Appareil sous enveloppe: - 25 - 40 °C

Température ambiante - Température ambiante de stockage: - 40 - 80 °C

Degré de protection: IP20

Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274): Sécurité des doigts et du dos de la main assurée

Poids: 0.037 kg

Sections raccordables - Bornes à vis - Conducteur à âme massive:

• 1 x (0,75 - 2,5)
• 2 x (0,75 - 2,5) mm2

Sections raccordables - Bornes à vis - Conducteur souple avec embout:

• 1 x (0,75 - 2,5)
• 2 x (0,75 - 2,5) mm2

Sections raccordables - Bornes à vis - âme massive ou multibrins: 18 – 14 AWG

Sections raccordables - Bornes à vis - Tournevis Pozidriv: 2 taille

Sections raccordables - Bornes à vis - Tournevis pour vis à fente:

• 0.8 x 5.5
• 1 x 6 mm

Sections raccordables - Bornes à vis - Couple de serrage max.: 1.2 Nm

Circuits électriques

Contacts liés positivement à l'intérieur d'un module de contacts auxiliaires (selon IEC 60947-5-1 appendice L): Oui

Contact O (pas de contact O retardé ) pouvant servir de contact miroir (selon IEC/EN 60947-4-1, annexe F): DILM250 - DILH2600

Tension assignée de tenue aux chocs [Uimp]: 6000 V AC

Catégorie de surtension/Degré de pollution: III/3

Tension assignée d'isolement [Ui]: 690 V AC

Tension assignée d'emploi [Ue]: 500 V AC

Séparation sûre selon EN 61140 - entre la bobine et les contacts auxiliaires: 440 V AC

Séparation sûre selon EN 61140 - entre contacts auxiliaires: 440 V AC

Séparation sûre selon EN 61140 - entre contacts auxiliaires et circuits principaux: 440 V AC

Courant assigné d'emploi - Courant thermique conventionnel 1 pôle - à 60 °C [Ith]: 10 A

Courant assigné d'emploi - AC-15 - 220 V 230 V 240 V [Ie]: 6 A

Courant assigné d'emploi - AC-15 - 380 V 400 V 415 V [Ie]: 4 A

Courant assigné d'emploi - AC-15 - 500 V [Ie]: 1.5 A

Courant assigné d'emploi - DC: Conditions d'enclenchement et de coupure en DC-13, L/R constant selon indications.

Courant assigné d'emploi - DC - DC L/R ≦ 15 ms - Pôles en série : - 1 [24 V]: 10 A

Courant assigné d'emploi - DC - DC L/R ≦ 15 ms - Pôles en série : - 1 [60 V]: 6 A

Courant assigné d'emploi - DC - DC L/R ≦ 15 ms - Pôles en série : - 1 [110 V]: 3 A

Courant assigné d'emploi - DC - DC L/R ≦ 15 ms - Pôles en série : - 1 [220 V]: 1 A

Courant assigné d'emploi - DC - DC-13 (6xP) - 24 V [Ie ]: 2 A

Courant assigné d'emploi - DC - DC-13 (6xP) - 60 V [Ie ]: 1.5 A

Courant assigné d'emploi - DC - DC-13 (6xP) - 110 V [Ie ]: 0.8 A

Courant assigné d'emploi - DC - DC-13 (6xP) - 220 V [Ie ]: 0.3 A

Courant assigné d'emploi - Fiabilité des contacts [Taux de défaillances]:

• < 10-8, < 1 défaut sur 100 millions de manœuvres
• (sous Ue = 24 V DC, Umin = 17 V, Imin = 5,4 mA) λ

Tenue aux courts-circuits sans soudure - Par disjoncteur (calibre max.) - Protection contre les courts-circuits uniquement: FAZ-C4/1

Tenue aux courts-circuits sans soudure - Par fusible (calibre max.) - 500 V: 16 A gG/gL

Courant assigné de court-circuit conditionnel 500 V [Iq ]: 1 kA

Pertes par effet Joule sous Ith - avec bobine CA: 0.69 W

Pertes par effet Joule sous Ith - avec bobine CC: 0.69 W

Pertes par effet Joule sous Ith - Pertes par effet Joule par circuit électrique auxiliaire sous Ie (AC-15/230 V): 0.11 W

Caractéristiques électriques homologuées

Contacts auxiliaires - Pilot Duty - Avec bobine AC: A600

Contacts auxiliaires - Pilot Duty - Avec bobine DC: P300

Contacts auxiliaires - General Use - AC: 600 V

Contacts auxiliaires - General Use - AC: 15 A

Contacts auxiliaires - General Use - DC: 250 V

Contacts auxiliaires - General Use - DC: 1 A

Caractéristiques techniques

nombre de contacts en tant qu'inverseurs: 0

nombre de contacts en tant que contacts à fermeture: 1

nombre de contacts en tant que contacts à ouverture: 1

nombre d'interrupteurs de signal d'erreur: 0

courant de fonctionnement nominal CA-15, 230 V: 6 A

finition du raccordement électrique: borne à vis

modèle: relevable

mode de pose: montage latéral

douille: sans
